Полезные электросхемы

[nikolay88]

Доброго времени суток всем ножеманам!



Решил создать тему в которой ножеделы будут делится полезными электро приблудами и всякими полезными схемами для ножеделия.



Недавно появилась необходимость ограничить обороты двигателя постоянного тока 12в, где то 60-70 ватт. Естественно такой ток просто потенциометр не выдержит.

Нашел схему в интернете (перебрал кучу схем, нашел только одну рабочую) которая представляет собой импульсный регулятор, в основе лежит полевой транзистор (BUZ11/BUZ11A), который выполняет роль ключа, максимальный ток определяется характеристиками транзистора (в моем случае 16А). Можно поставить два полевика в параллель или подобрать более мощный полевик для увеличения максимального тока.

В основе вторичной цепи лежит таймер NE555. Питание схемы 12в.

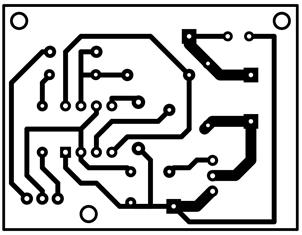

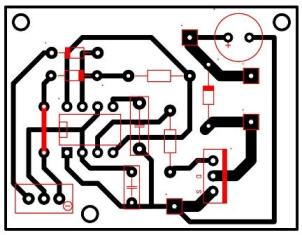

Потом начались "танцы с бубном" чтобы сделать нормальную печатную плату (была куча проблем с трассировкой печатки). В итоге получился рабочий вариант печатки.







В моем случае регулировка происходит подстроечным резистором, но можно поставить потенциометр номиналом 50к.



Печатную плату (Sprint Layot) и принципиальную схему в архиве вложить в сообщение не смог, поэтому загрузил на яндекс диск.

Скачать архив можно здесь



Надеюсь кому нибудь это будет полезным.



PS: Sprint Layot 6.0 можно скачать здесь
